電子式電動三通調節閥使用說明
發布于：2019/3/1 10:04:42 點擊量：159
ZXX、ZXQ型新系列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞 形閥芯的襯套導向。配用多彈簧執行機構具有結構簡單、重量輕、體積小、拆裝方便等 優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保 持在給定值。適合于把一種流體通過三通閥分成兩路流出（分流）或者是把二種流體通 過三通閥合并成一種流體（合流）的場合。
ZXX、ZXQ型新系列氣動薄膜三通調節閥有三通合流和三通分流兩種。公稱壓力有1.6、2.5、4.0、6.4、Mpa； 閥體口徑范圍DN25～200.適用流體溫度由-60℃+450℃.泄漏量標準Ⅳ級。流量特性有直 線、拋物線兩種。
ZXX、ZXQ型新系列氣動薄膜三通調節閥特點
·流體對閥芯作用方式都處于流開狀態，故閥能穩定工作。 ·除上閥蓋處襯導套向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可 靠。 ·執行機構采用多彈簧結構，相對于傳統閥門高度減30%，重量減輕30%。
ZXX、ZXQ型新系列氣動薄膜三通調節閥結構圖

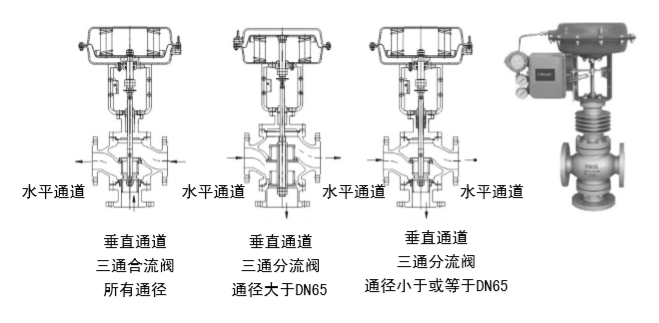

ZXX、ZXQ型新系列氣動薄膜三通調節閥作用方式
三通閥由于有二個通道，一個通道開啟時則另一個通道關閉，所以作用方式很難說是 氣開還是氣關，一般標準或著作都未作氣開或氣關之規定定義，所以設計或訂購三通閥 時，一定要指明氣室壓力增加時，主通道流量增大還是減小，或者說執行機構斷氣時， 主通道時開啟還是關閉！否則制造商難以配置正確的執行機構！我們按自控行業一般規 定氣開或氣關作用方式：信號（或氣壓）增加，主通道開啟，則為氣開式；反之為氣關 式。所以要說氣開或氣關式都是相對于主通道而言的 ，（水平通道為主通道）。
ZXX、ZXQ型新系列氣動薄膜三通調節閥使用說明書
ZDLQ.ZDLX型電子式電動三通調節閥使用說明.zip
